Начертить принципиальную электрическую схему выпрямительного устройства. Выбрать вентили. Определить проектные параметры трансформатора.

23 февраля 2025
Электроника, электротехника, радиотехника

Условие:

Требуется:

1. Начертить принципиальную электрическую схему выпрямительного устройства.

2. Выбрать вентили.

3. Определить проектные параметры трансформатора;

4. Построить линейные временные диаграммы:

- для первичной и вторичной обмоток трансформатора;

- для цепи нагрузки.

Исходные данные

Решение:

1. Изобразим принципиальную схему выпрямительного устройства.

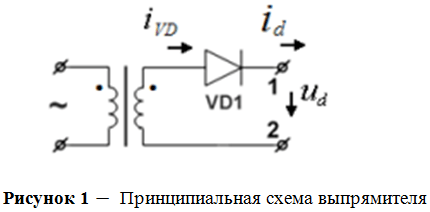

Однофазную, однополупериодную схему (рис. 1) обычно применяют при выпрямленных токах до нескольких десятков миллиампер и в тех случаях, когда не требуется высокой степени сглаживания выпрямленного напряжения. Эта схема характеризуется низким коэффициентом использования трансформатора по мощности и большими пульсациями выпрямленного напря...
