Начертить принципиальную электрическую схему выпрямительного устройства. Выбрать вентили. Определить проектные параметры трансформатора.
«Начертить принципиальную электрическую схему выпрямительного устройства. Выбрать вентили. Определить проектные параметры трансформатора.»
- Электроника, электротехника, радиотехника
Условие:
Требуется:
1. Начертить принципиальную электрическую схему выпрямительного устройства.
2. Выбрать вентили.
3. Определить проектные параметры трансформатора;
4. Построить линейные временные диаграммы:
- для первичной и вторичной обмоток трансформатора;
- для цепи нагрузки.
Исходные данные
Решение:

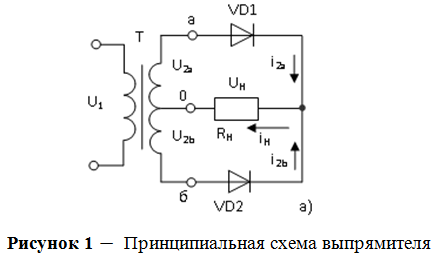

1. Изобразим принципиальную схему выпрямительного устройства.
Свободные концы вторичных обмоток а и б присоединяются к анодам вентилей VD1 и VD2, катоды которых соединяются вместе. Нагрузка Rн включается между катодами вентилей, которые являются положительным полюсом выпрямителя, и нулевым выводом 0 трансформатора, который служит отрицательным полюсом. При появлении на вторичной обмотке положительн...
