Начертить принципиальную электрическую схему выпрямительного устройства.Выбрать вентили. Определить проектные параметры трансформатора

5 марта 2025
Электроника, электротехника, радиотехника

Условие:

Требуется:

1. Начертить принципиальную электрическую схему выпрямительного устройства.

2. Выбрать вентили.

3. Определить проектные параметры трансформатора;

4. Построить линейные временные диаграммы:

- для первичной и вторичной обмоток трансформатора;

- для цепи нагрузки.

Таблица 1 − Исходные данные

Решение:

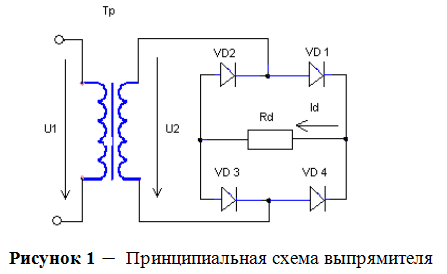

1. Изобразим принципиальную электрическую схему выпрямительного устройства.

При появлении на вторичной обмотке положительной полуволны напряжения U₂ открыты будут диоды VD1 и VD2, через них будет протекать ток I_a = I_a1 = I_a2, а на нагрузке выделяться напряжение U_d. В этот полупериод диоды VD3 и VD4 будут закрыты, а на них будет выделяться обратное напряжение U_b.

2. Выбираем вентили.

Воспользу...
