Начертить принципиальную схему логического элемента на МДП-транзисторах. Для заданной величины порогового напряжения транзисторов и величины входного напряжения
«Начертить принципиальную схему логического элемента на МДП-транзисторах.
Для заданной величины порогового напряжения транзисторов и величины входного напряжения»
- Электроника, электротехника, радиотехника
Условие:
Начертить принципиальную схему логического элемента на МДП-транзисторах.
Для заданной величины порогового напряжения транзисторов и величины входного напряжения определить напряжение на выходе схемы в отсутствии входного сигнала (логический 0 на входе) и при подаче сигнала на вход (логическая 1 на входе).

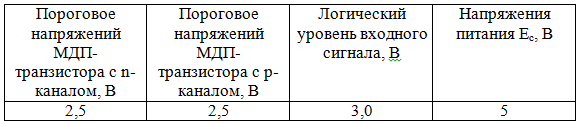

Таблица 1 - Исходные данные к задаче 1
Решение:

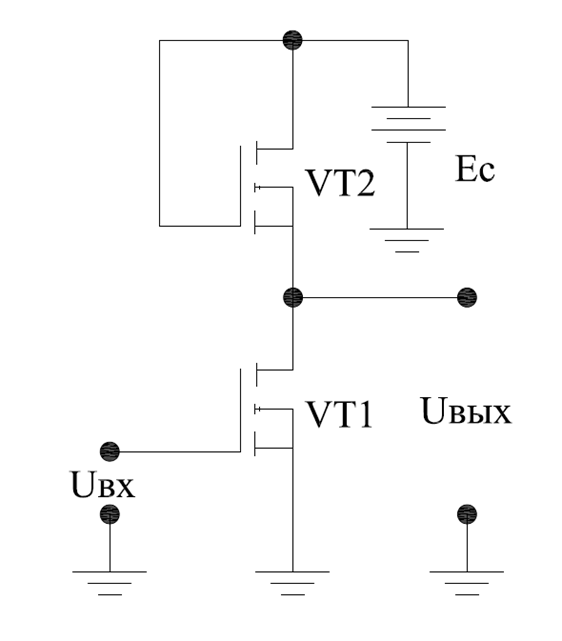

Рисунок 1
В отсутствии сигнала в транзисторе VT1 канала нет. Сопротивление исток - сток велико. В транзисторе VT2 на затворе потенциал равен Ес = 5 В. Поскольку на исток транзистора VT2 не подается напряжение, можно считать, что его потенциал близок к нулевому. Разность потенциалов UЗИ в транзисторе равна:
