Начертить принципиальную схему логического элемента на МДП- транзисторах. Для заданной величины порогового напряжения транзисторов и величины входного напряжения, определить напряжение на выходе схемы в отсутствии входного сигнала.

«Начертить принципиальную схему логического элемента на МДП- транзисторах. Для заданной величины порогового напряжения транзисторов и величины входного напряжения, определить напряжение на выходе схемы в отсутствии входного сигнала.»
  • Электроника, электротехника, радиотехника

Условие:

Начертить принципиальную схему логического элемента на МДП- транзисторах, выбранную по рис.1 (см. прилож) в соответствии с последней цифрой номера студенческого билета.

Для заданной величины порогового напряжения транзисторов и величины входного напряжения, определить напряжение на выходе схемы в отсутствии входного сигнала (логический 0 на входе) и при подаче сигнала на вход (логическая 1 на входе).

Решение:

Дано: Uпор.n = 1,0 В; Uпор.p = 4,0 В; Uвх = 1,5 В; Ec = 5 В.

Найти: Uвых-?

Решение:

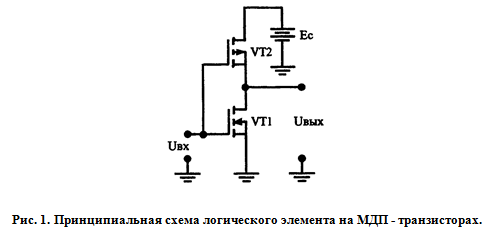

Пусть задана схема рис.1. Это логическая схема на комплементарных МДП - транзисторах, т.е. транзисторах, у которых различный тип проводимости канала.

В МДП - транзисторах с индуцированным каналом в исходном состоянии канала нет, и ток через транзистор протекать не может. Для создания канала в МДП - тран...
