Условие:

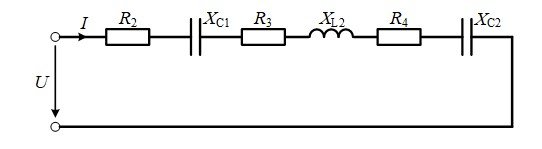

Начертить расчетную схему с учетом отсутствующих сопротивлений (т.е. равных 0). Определить ток, напряжение на участках цепи, коэффициент мощности, активную, реактивную и полную мощности. Построить векторную диаграмму.
Исходные данные: U=15 В; R2=0,5 Ом; R3=2 Ом; R4=1,5 Ом; XC1=1 Ом; XL2=6 Ом; XC2=2 Ом.
Решение:

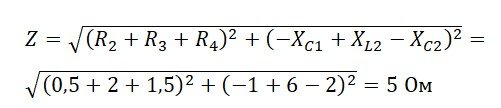

Полное сопротивление цепи:
Ток в цепи:
Напряжение на участках цепи:
