Условие:
Расчет электрической цепи синусоидального тока
Упрощенная схема цепи приведена на рис.2.1, а исходные данные в табл.2.

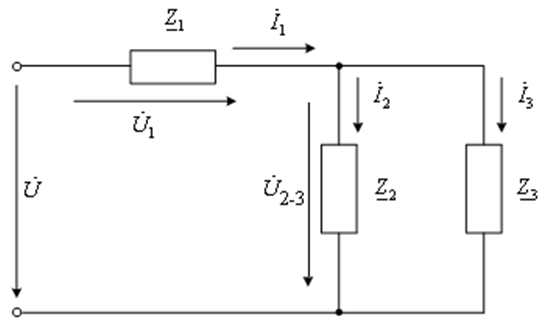

Рис. 2.1. Схема цепи
Задание:
1. Начертить развернутую схему замещения цепи в соответствии с заданным в табл. 1 вариантом.
2. Рассчитать токи, напряжения, активные, реактивные и полные мощности, сдвиги фаз каждого участка цепи;
3. Вычислить ток, активную, реактивную и полную мощности всей цепи, а также
всей цепи.
4. Построить совмещенную векторную диаграмму токов и напряжений.
5. Провести анализ результатов расчета с использованием векторной диаграммы.
Таблица 2
Параметры элементов цепи:
Решение:
1. Схема соединений цепи синусоидального тока показана на рис.2.2.

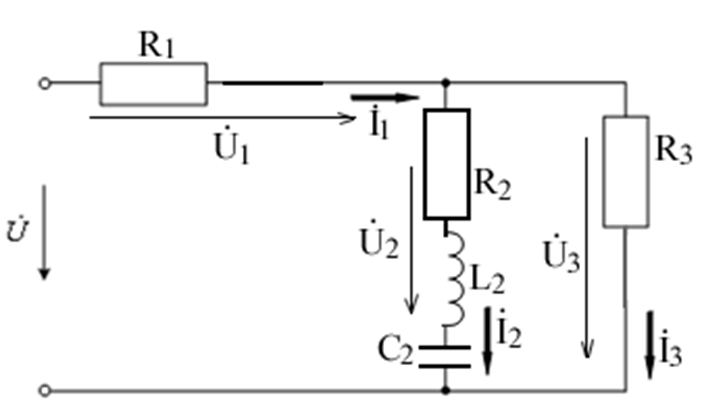

Рис.2.2. Расчетная схема
В первом участке цепи содержится только активный приемник, представленный в схеме замещения идеальным резистором с сопротивлением R1. Во втором участке содержится активный, индуктивный и емкостной приемники, представленные в схеме замещения идеальным резистором с сопротивлением R2, индуктивным элементом с ин...
