Начертить структурное устройство и схему включения с общим истоком полевого транзистора с управляющим p-n переходом и n-каналом. Объяснить назначение электродов и принцип действия транзистора; привести семейство выходных характеристик.

Структурное устройство (а) и схема включения с общим истоком (б) полевого транзистора с управляющим p-n переходом и n-каналом показана на Рис.2.1.

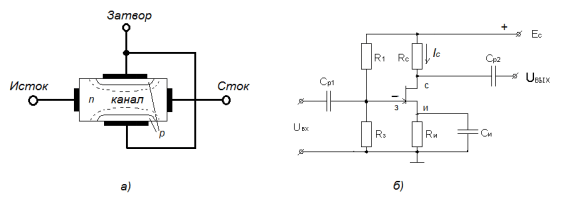

Рис. 2.1. Структурное устройство (а) и схема включения с общим истоком (б) полевого транзистора с управляющим p-n переходом и n-каналом

Полевой транзистор это транзистор, в котором ток через канал полупроводника управляется электрическим полем, возникающ...
