Начертить схему дифференцирующей цепи и описать ее работу. Привести временные диаграммы. Как можно изменить длительность входных импульсов? Для каких целей применяются дифференцирующие цепи?

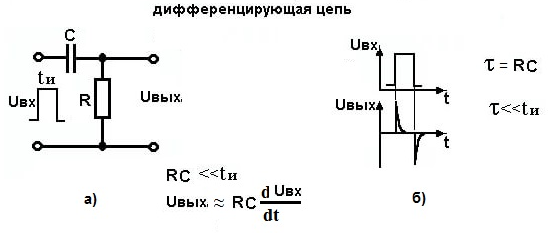

На рис. 1 показана дифференцирующая RCцепь (а) и временные диаграммы прохождения прямоугольного импульса (б).

Рис. 1

Напряжение на выходе цепи

U_вых = R∙i,

где i = C∙U_C /t ток, протекающий через разделительный конденсатор.

Поскольку U_C = U_вх U_вых,

то U_вых/ R = i = C∙U_C /t = C∙(U_вх U_вых)/t.

Если величина постоянной времени цепи = RC мала, так что

U_вых/t U_вх /t,

то Uвых = RC...
