Условие:
Начертить схему резисторного каскада с общим эмиттером с автоматическим смещением. Как создается автоматическое смещение, от чего оно зависит.
Решение:
Начертим схему резисторного каскада с общим эмиттером с автоматическим смещением.

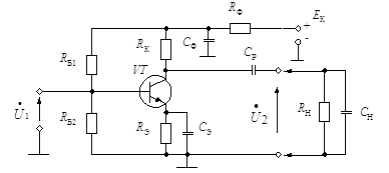

Рисунок 4 Схема резисторного каскада с общим эмиттером с автоматическим смещением
Характеристика схемы: транзисторный резистивный усилитель напряжения с общим эмиттером, автоматическим напряжением смещения, последовательным коллекторным питанием и резистивно-ёмкостной связью с последующим каскадом.
Назначение элементов...
