Условие задачи
Начертить схему управления трехфазным асинхронным двигателем при помощи реверсивного магнитного пускателя. Цепь управления выделить более толстой линией. Уяснить работу схемы и кратко описать, как отразится на ее работе заданная неисправность, или определить неисправность по заданной работе схемы.

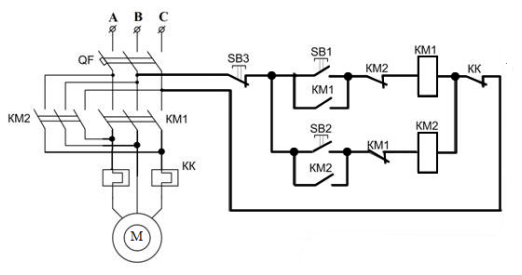

Рис.1
Таблица 1
Ответ
Рис.2. Схема с цепью управления (толстая линия)
Неисправность: При нажатии на кнопку SB2 двигатель работает по направлению Назад, а при ее отпускании останавливается.
Определение неисправности: для того, чтобы д...
