Условие:

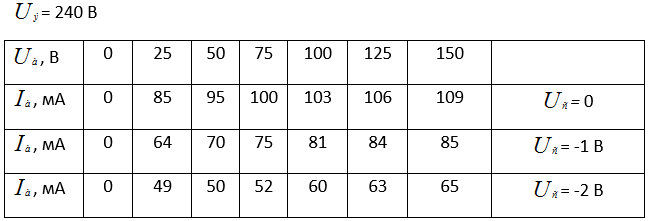

Начертить схему включения пентода и указать назначение всех электродов. По данным таблицы построить семейство анодных характеристик лампы 6Ф5П (пентодная часть). Для точки Ua = 110 В и Un = -10 В рассчитать главные параметры.
Расшифровать марку лампы 6Ф5П.
Решение:
На Рис. 1.1 показана схема включения пентода в усилительном каскаде.
Рис.1.1 Схема включения пентода
Пентод это вакуумная электронная лампа с тремя сетками: управляющей (2), экранирующей (4) и антидинатронной (5). Вместе с катодом (1) и анодом (3) , пентод - это пятиэлектродная лампа.
Управляющая сетка расположена вблизи катода, и управляет анодным током лампы. Экранирующая сетка расположена между...
