Условие задачи
Трехфазный мостовой выпрямитель питается от сети переменного тока UС =110 В, fС = 400 Гц и снабжен простым индуктивным фильтром.
Выпрямленное напряжение U0 = Ud = 220 В;
номинальная мощность нагрузки PН = Pd = 1500 Вт;
коэффициент пульсаций КПУЛЬС = 2 % .
Порядок действий:
1. Начертить схему выпрямителя с фильтром, на которой обозначить напряжения и токи в обмотках трансформатора, вентилях и нагрузке. Указать полярность выходных клемм.
2. Рассчитать необходимые параметры и выбрать тип вентилей при условии работы выпрямителя на заданную активную нагрузку. Индуктивностью и сопротивлением обмоток трансформатора пренебречь.
3. Определить расчетную мощность, напряжение вторичной обмотки и коэффициент трансформации трансформатора. Вентили считать идеальными.
4. Рассчитать амплитуды тока и напряжения при работе выпрямителя без фильтра и начертить в масштабе временные диаграммы тока и напряжения на нагрузке.
5. Рассчитать параметры сглаживающего фильтра, который обеспечит допустимый коэффициент пульсаций напряжения на нагрузке.
6. Указать на схеме выпрямителя тип вентилей, параметры элементов фильтра, мощность и коэффициент трансформации трансформатора.
Ответ

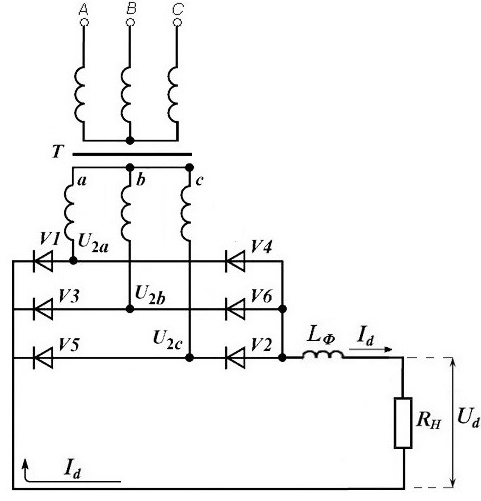

Рис. 1. Схема выпрямителя
Нарисуем схему трехфазного мостового выпрямителя (т.н. схема Ларионова) (рис. 1)
Рассчитаем действующее значение фазного напряжения во вторичной обмотке трансформатора
U2Ф = 0,4274Ud =0,4274∙220 = 94 В.
среднее значение тока через нагрузку:
Id = Pd / Ud.= 1500/220 = 6,82 A;
сопротивление нагрузки
RН = Ud / Id = 220/6,82 = 32,3 Ом;
Максимальное обратное напряжение на ка...
