Условие:
Для электрической цепи, схема которой изображена на рисунке 1, а параметры элементов приведены в таблице 1, выполнить следующее:

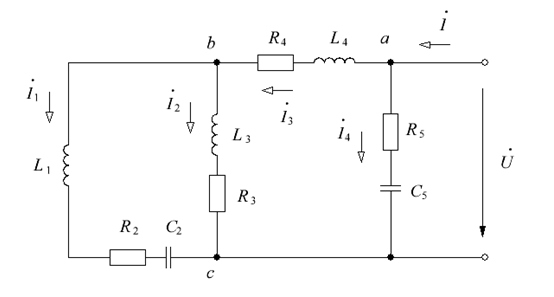

1. Начертить схему замещения электрической цепи с обозначением характера сопротивлений всех ветвей.

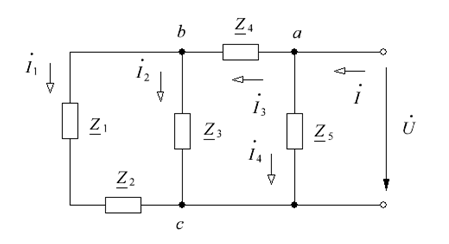

2. Указать на схеме условные положительные направления токов в ветвях. Определить токи всех ветвей в комплексной форме.
3. Определить показания приборов.
4. Построить векторную диаграмму токов и напряжений на комплексной плоскости.
5. Построить осциллограмму тока в ветви или напряжения на участке, определенном в задании.
6. Составить баланс активных и реактивных мощностей.

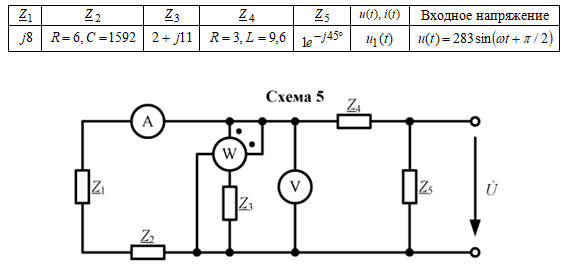

Таблица 1 – Исходные данные

Рисунок 1 – Схема электрической цепи
