Начертить схему замещения электрической цепи с обозначением характера сопротивлений всех ветвей. Указать на схеме условные положительные направления токов ветвях.
- Электроника, электротехника, радиотехника
Условие:
1. Начертить схему замещения электрической цепи с обозначением характера сопротивлений всех ветвей.
2. Указать на схеме условные положительные направления токов ветвях. Определить токи всех ветвей в комплексной форме.
3. Определить показания приборов.
4. Построить векторную диаграмму токов и напряжений на комплексной плоскости.
5. Построить осциллограмму тока в ветви или напряжения на участке, определенном в задании.
6. Составить баланс активных и реактивных мощностей.

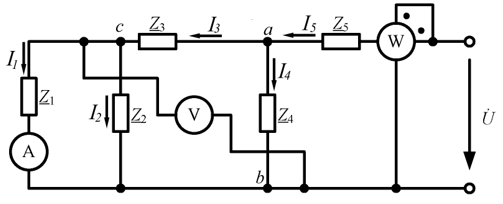

Рисунок 1.1 – Заданная схема
Дано: Z1=5-j10 Ом, Z2=-j2 Ом, Z3=5e-j25° Ом, R=10 Ом, C=796 мкФ, Z5=1+j12 Ом,
=100e-j45° B, f=50 Гц.
Построить график u5 (t).
Решение:

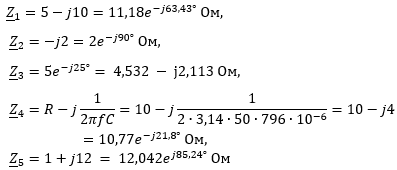

Комплексные сопротивления:

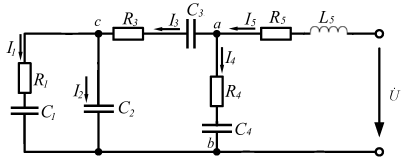

Рисунок 1.2 Схема электрической цепи с обозначением характера сопротивлений ветвей
Упростим схему, изображенную на рис.1.2.
Сопротивления ...и соединены параллельно, значит
