Начертить схему замещения электрической цепи с обозначением характера сопротивлений всех ветвей. Указать на схеме условные положительные направления токов ветвях. Определить токи всех ветвей в комплексной форме.

1. Начертить схему замещения электрической цепи с обозначением характера сопротивлений всех ветвей.

2. Указать на схеме условные положительные направления токов ветвях. Определить токи всех ветвей в комплексной форме.

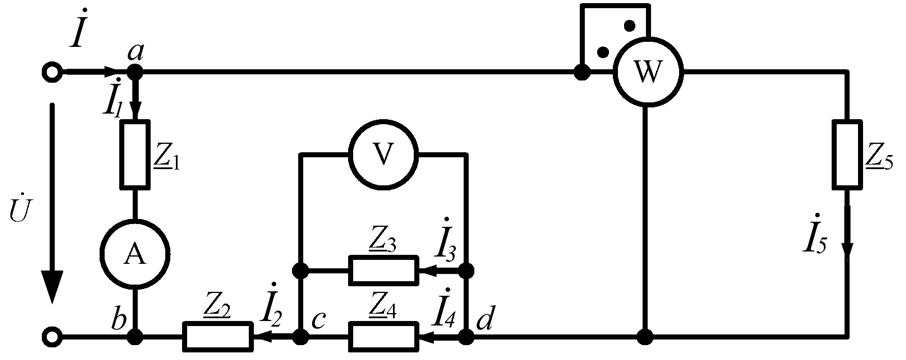

3. Определить показания приборов.

4. Построить векторную диаграмму токов и напряжений на комплексной плоскости.

5. Построить осциллограмму тока в ветви или напряжения на участке, определенном в задании.

6. Составить баланс активных и реактивных мощностей.

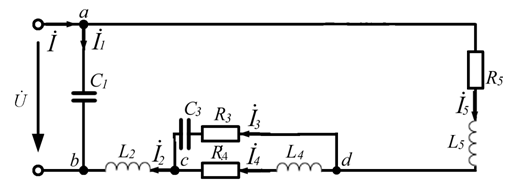

Рис.1.1. Заданная схема

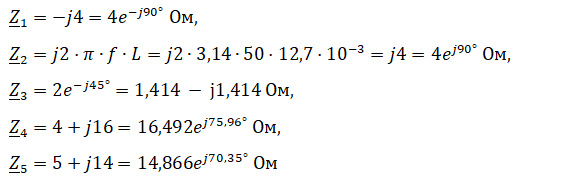

Исходные данные:

Построить график
