  4. Начертить в масштабе векторную диаграмму цепи и пояснить ее построение.
  • 👋 Решение задач

  • 📚 Электроника, электротехника, радиотехника

решение задачи на тему:

Начертить в масштабе векторную диаграмму цепи и пояснить ее построение.

Дата добавления: 05.12.2023

Условие задачи

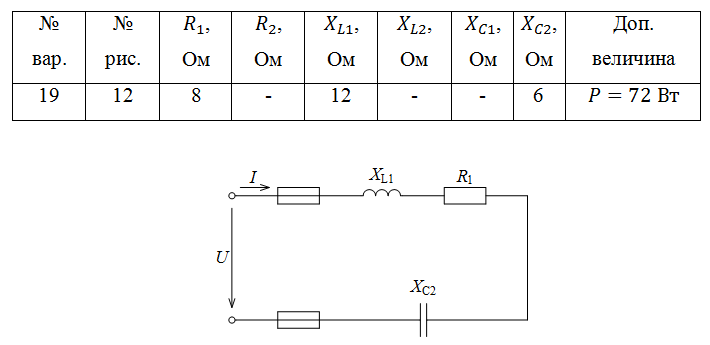

Неразветвленная цепь переменного тока, показанная на соответствующем рисунке, содержит активные и реактивные сопротивления. Определить следующие величины, если они не заданы в таблице вариантов: 1) полное сопротивление цепи 2) напряжение приложенное к цепи; 3) силу тока в цепи; 4) угол сдвига фаз (величину и знак); 5) активную реактивную и полную мощности, потребляемые цепью. Начертить в масштабе векторную диаграмму цепи и пояснить ее построение. С помощью логических рассуждений пояснить, как изменятся ток в цепи и угол сдвига фаз, если частоту тока увеличить вдвое. Напряженке, приложенное к цепи, считать неизменным.

Ответ

Определяем полное сопротивление цепи:

Определяем ток в цепи:

Определяем напряжение, приложенное к цепи:
