Начертить векторную диаграмму цепи в аварийном режиме при отключении фазы A. Из векторных диаграмм определить графически токи в нулевом проводе в обоих режимах.

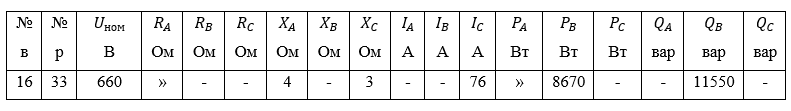

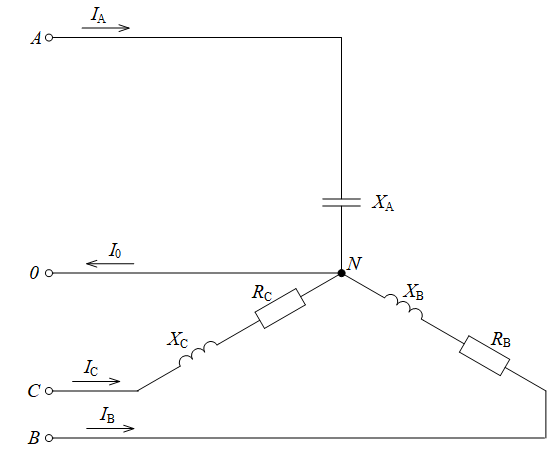

Три группы сопротивлений соединили звездой с нулевым проводом и включили в трехфазную сеть переменного тока с линейным напряжением U_ном. Активные сопротивления в фазах A, B и C соответственно равны R_A, R_B и R_C, реактивные – X_A, X_B и X_C. Характер реактивных сопротивлений (индуктивное или емкостное) указан на схеме цепи. Углы сдвига фаз в каждой фазе равны φ_A, φ_B и φ_C. Линейные токи (они же фазные) в нормальном режиме равны I_A, I_B и I_C. Фазы нагрузки потребляют активные мощности P_A, P_B и P_C и реактивные Q_A, Q_B и Q_C. В таблице вариантов указаны некоторые из этих величин и номер рисунка цепи. Для своего варианта начертить схему цепи; определить величины, отмеченные прочерками, и начертить в масштабе векторную диаграмму цепи в нормальном режиме. Начертить векторную диаграмму цепи в аварийном режиме при отключении фазы A. Из векторных диаграмм определить графически токи в нулевом проводе в обоих режимах.
