Условие задачи
Начертить замкнутую цепь с переключателем. Подключить амперметр и вольтметр (к зажимам источника). Обозначить эдс, сопротивления внешнего и внутреннего участков цепи. Показать стрелочками направления эдс источника и тока в цепи. Показание вольтметра при разомкнутом переключателе 12 В, при замкнутом переключателе 10 В. Сопротивление нагрузки R равно 5 Ом. Определить ток I, напряжение на внутреннем участке цепи U0, сопротивление внутреннего участка цепи R0,а также:
-
общую мощность P;
-
полезную мощность P1;
-
кпд h;
-
ток короткого замыкания Iк.з..
Ответ

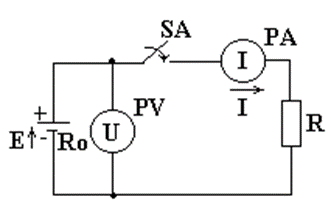

1. Нарисуем схему замкнутой цепи, рисунок 5:
Рисунок 5
2. Определимся с показаниями вольтметра:
при разомкнутом переключателе вольтметр измеряет эдс источника, то есть Е=12В,
при замкнутом переключателе вольтметр измеряет напряжение на внешнем участке цепи, то есть U=10В.
3. Определяем силу тока по закону Ома для участка цепи:
