Начертите исходную схему цепи. Запишите исходные данные для расчетной схемы цепи. По исходным данным и исходной схеме начертите расчетную схему цепи с указанием всех ее параметров. Укажите на схеме токи и напряжения.

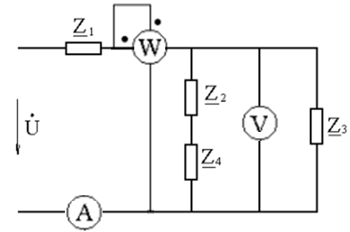

1. Начертите исходную схему цепи.

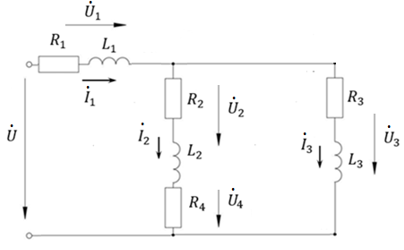

2. Запишите исходные данные для расчетной схемы цепи. По исходным данным и исходной схеме начертите расчетную схему цепи с указанием всех ее параметров. Укажите на схеме токи и напряжения.

3. Рассчитайте действующие комплексные значения токов цепи.

4. Рассчитайте действующие комплексные значения напряжения на последовательном и параллельном участках цепи.

5. Начертите схему включения амперметра в неразветвленном участке цепи, вольтметра на параллельном участке цепи и определите их показания.

6. Начертите схему включения ваттметра для измерения активной мощности параллельного участка цепи и определите его показание.

7. Составьте баланс мощности цепи.

8. Постройте на комплексной плоскости векторную диаграмму цепи.

Дано:

U=270e^{180° j}  B

Z₁=65e^{30° j}  Ом

Z₂=45e^{43° j}  Ом

Z₃=85e^{-35° j} Ом

Z₄=110e^{0° j}  Ом

Найти:

I_i-?

U_i-?

S-?
