Условие задачи
Для магнитной цепи, приведенной на чертеже (рисунок 2) заданы: размеры цепи в мм. Обе обмотки соединены последовательно. Материал сердечника и ярма, число витков обмоток (W1 и W2), способ включения обмоток, необходимый магнитный поток и сердечнике Ф, длина воздушного зазора δ0 даны в таблице 2.
Начертите схему магнитной цепи и определите величину тока для создания заданного магнитного потока, и магнитную проницаемость на участок.
Рисунок 2

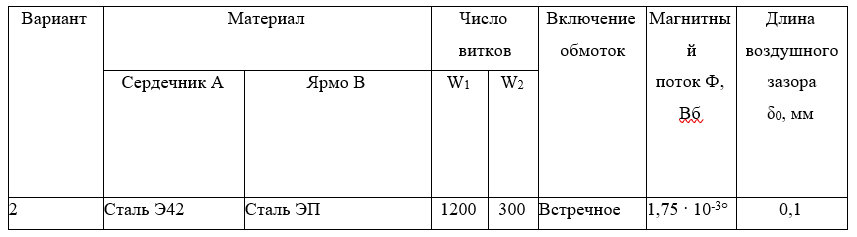

Таблица 2 – Исходные данные
Ответ
1. Из чертежа определяем сечение сердечника S на каждом участке и длину средней магнитной силовой линии iср.
S1=S2=S3=S4=4050=2000 мм2=2010-4 м2
lcp1=lcp2=250 мм=0,25 м
lcp3=lcp4=290 мм=0,29 м
Пренебрегая воздушным промежутком.
2. Магнитная индукция на каждом участке:
3. По таблице 1 методических указ...
