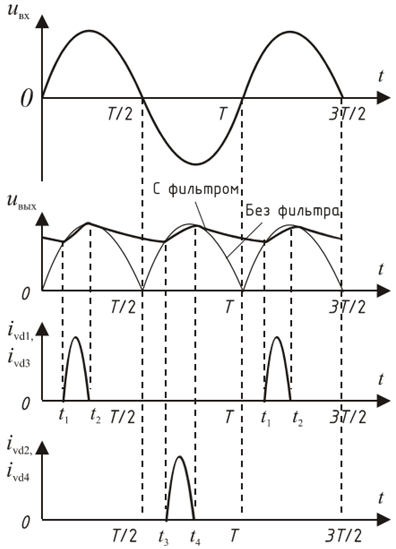

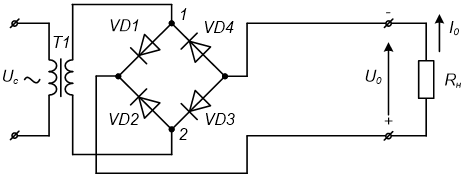

Начертите схему однофазного мостового выпрямителя и с помощью временных диаграмм пояснить принцип ее работы. Рассчитайте заданный выпрямитель по пунктам.

Начертите схему однофазного мостового выпрямителя и с помощью временных диаграмм пояснить принцип ее работы. Рассчитайте заданный выпрямитель по пунктам:

– выберите тип кремниевого диода;

– определите действующие значения напряжения и тока во вторичной обмотке трансформатора;

– определите коэффициент трансформации силового трансформатора;

– определите КПД выпрямителя;

– определите коэффициент пульсации К_П1 и частоту пульсации f₁ основной (первой) гармоники.

Исходные данные:

– выпрямленное напряжение U₀  = 220 В;

– выпрямленный ток I₀ = 4 А;

– напряжение сети U_с = 220 В;

– частота сети f_c = 50 Гц.
