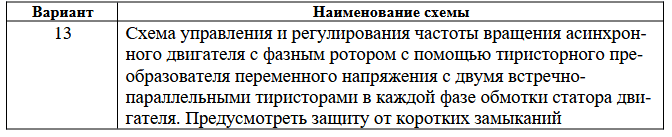

Начертите схему управления электродвигателем согласно заданию табл. 3. Опишите работу схемы и ее возможности. Таблица 3
«Начертите схему управления электродвигателем согласно заданию табл. 3. Опишите работу схемы и ее возможности.
Таблица 3»
- Электроника, электротехника, радиотехника
Условие:
Начертите схему управления электродвигателем согласно заданию табл. 3. Опишите работу схемы и ее возможности.
Таблица 3
Решение:
Схема управления и регулирования частоты вращения асинхронного двигателя с фазным ротором представлена на рис. 3.

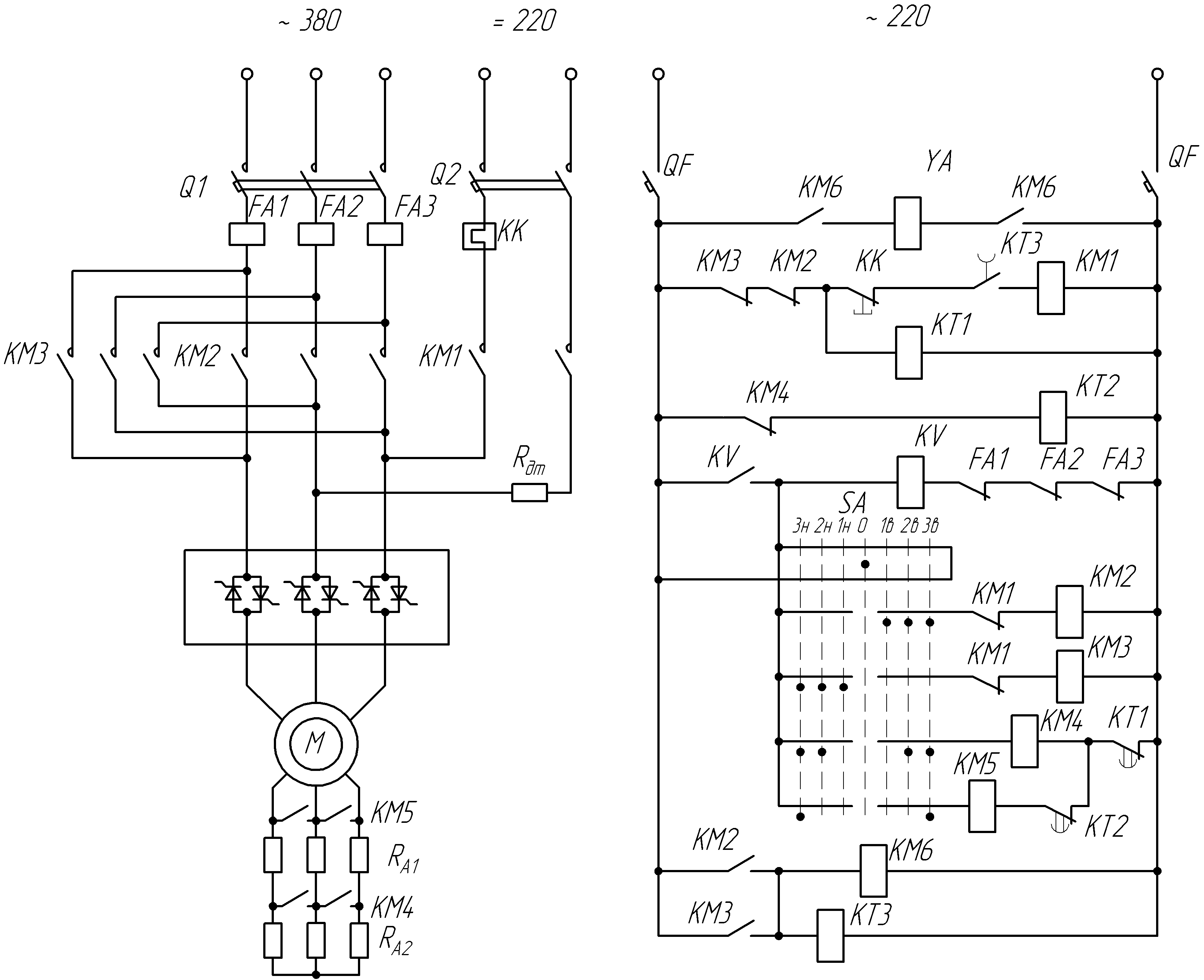

Рис. 3. Схема управления и регулирования частоты вращения асинхронного двигателя с фазным ротором
На рис. 3 представлены:
М - асинхронный двигатель;
Q1, Q2 выключатели автоматические трехполюсные;
QF выключатель автоматический двухполюсный;
КМ1, КМ2, КМ3 - катушки магнитного пускателя;
KV ...
