Нагрузки присоединены с симметричным трёхфазным генератором с помощью линий электропередач. Нагрузки соединены по схеме звезда и треугольник. Рассчитать комплексные фазные токи и напряжения на каждой нагрузке, линейные токи.

Дата добавления: 08.08.2024

Условие задачи

Нагрузки присоединены с симметричным трёхфазным генератором с помощью линий электропередач.

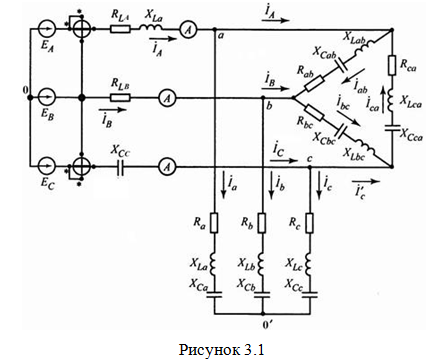

Нагрузки соединены по схеме «звезда» и «треугольник» (см. рис. 3.1).

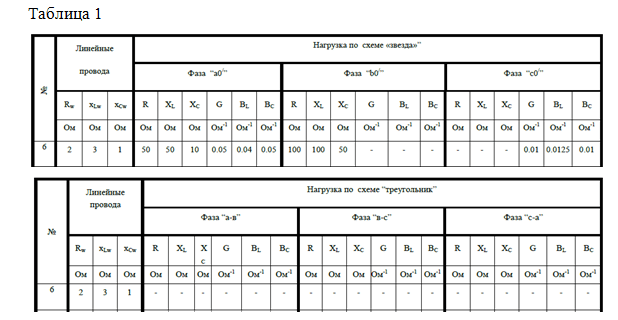

Начальные данные приведены в табл. 1. Рассчитать комплексные фазные токи и напряжения на каждой нагрузке, линейные токи, активную, реактивную и полную мощность трехфазной цепи, показания амперметров и ваттметров и проверить баланс мощностей. Построить топографическую диаграмму напряжений и токов на комплексной плоскости, используя результаты расчетов.

Ответ

Составляем расчётную схему цепи, перерисовывая заданные схемы и оставляя только заданные элементы, объединив их в комплексные сопротивления фаз (см. рис. 3).

На составленной схеме показываем направления фазных и линейных токов. Записываем в комплексной форме сопротивления фаз приёмника, заменив нагрузки участков эквивалентными неразветвлёнными сопротивлениями, и представляем эти сопротивления в алг...
