Условие задачи

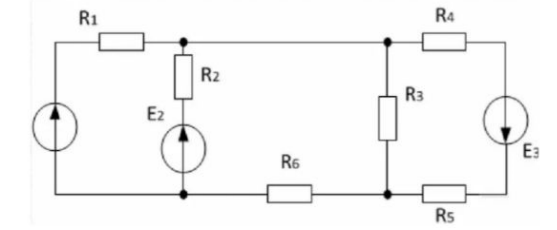

На рисунке приведена схема электрической цепи. Все значения ЭДС идеальных источников тока, а также сопротивлений самой цепи приведены в таблице.
1) Найдите силу тока и напряжение на всех резисторах, если был бы включен только первый источник, а также эквивалентное сопротивление цепи
2) Найдите силу тока и напряжение на всех резисторах, если был бы включен только второй источник, а также эквивалентное сопротивление цепи
3) Найдите силу тока и напряжение на всех резисторах, если был бы включен только третий источник, а также эквивалентное сопротивление цепи
4) Найдите силу тока и напряжение на всех резисторов, когда включены все три источника
Исходные данные:
𝑅1 = 9, 7 Ом, 𝑅2 = 8, 3 Ом, 𝑅3 = 2 Ом, 𝑅4 = 6, 4 Ом, 𝑅5 = 9, 9 Ом, 𝑅6 = 2 Ом,
𝐸1 = 75 В, 𝐸2 = 39 В, 𝐸3 = 84 В.
Ответ

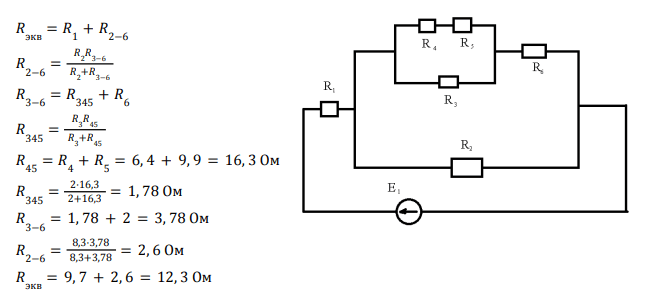

1) Эквивалентная цепь:

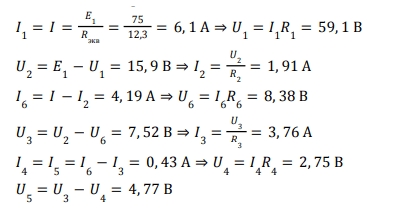

Токи и напряжения:
2) Эквивалентная цепь:
