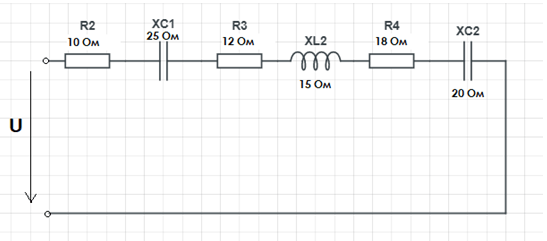

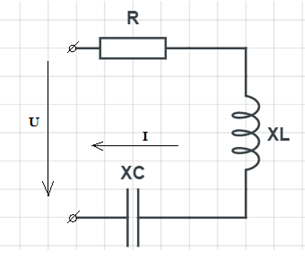

Найдите ток, напряжение на участках цепи, активную, реактивную и полную мощности.

Рассчитать сложную цепь постоянного тока для схемы, изображенной на рис. 5. Задано: E1 = 100В, Е2 = 120В, r01 = r02 = 0,5 Ом, r1 = 5 Ом, r2 = 10 Ом, r3 = 2 Ом, r4 = 10 Ом. Определить токи в ветвях цепи.

Составить схему мостового выпрямителя, использовав стандартные диоды, параметры которых приведены в справочной литературе. Определить допустимую мощность потребителя,

Заданы параметры трехфазного синхронного генератора: номинальное (линейное) напряжение на выходе U_1ном = 3,2 кВ при частоте f =50 Гц; обмотка статора соединена Y; номинальный ток статора I_1ном =72,2 А; число пар полюсов 2p = 8;
