Найти h - параметры транзисторов по их характеристикам, соответствующим схеме с общим эмиттером для заданных значений напряжения UКЭ=4 В и тока базы IБ=0,6 мА. Нарисовать схему замещения транзистора. По значениям h-параметров транзистора, включенного по
- Электроника, электротехника, радиотехника
Условие:
Найти h - параметры транзисторов по их характеристикам, соответствующим схеме с общим эмиттером для заданных значений напряжения UКЭ=4 В и тока базы IБ=0,6 мА.
Нарисовать схему замещения транзистора. По значениям h-параметров транзистора, включенного по схеме с общим эмиттером, найти h-параметры транзистора, включенного по схеме с общей базой.
Для транзистора, включенного по схеме с общей базой найти параметры α, rЭ , rБ , rК Т-образной схемы замещения, если известны значения h-параметров транзистора для соответствующей схемы включения.
Тип транзистора КТ349А, p-n-p.
Решение:
Графическим методом определим hпараметры транзистора для схемы с ОЭ :
По входным характеристикам

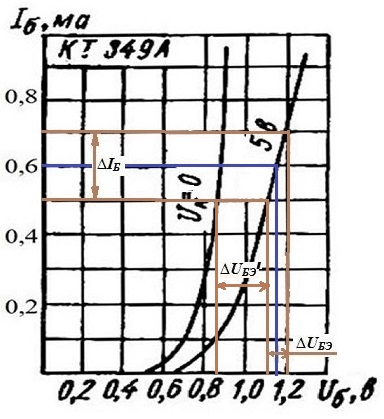

Рис.1. Входные характеристики
h11 =UБЭ/IБ(IКЭ=сonst)= 0,3/200∙10-6 = 1500 Ом ;
h12 =UБЭ/UКЭ (IБ=const)= (1,1-0,85)/5= 0,02.
по выходным характеристикам
