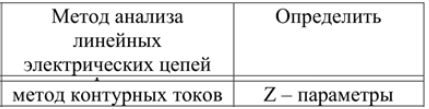

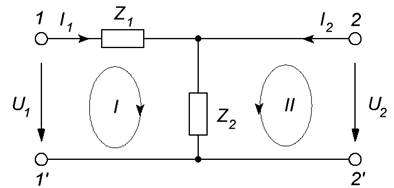

Найти параметры четырехполюсника одним из методов анализа линейных электрических цепей. Рисунок 1 – Заданная схема четырехполюсника.

Задание. Составить и рассчитать схему транзисторного усилительного каскада с общим эмиттером, определить его коэффициент усиления, входное сопротивление и выходное сопротивление для условий холостого хода и при включенной нагрузке. Построить диаграммы

Дано: V 11 R1 5 R2 2 R3 1 R4 9 R5 9 E1 85 E2 92 Найти: I1 - I5. Анализируем цепь: Узловые точки 3 Контуры 3 Неизвестные 5 Уравнений по 1 закону Кирхгофа 2 Уравнений по 2 закону Кирхгофа 3

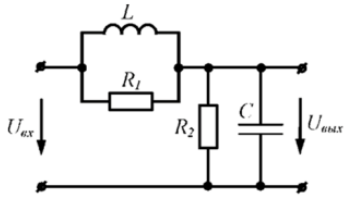

Для электрической цепи, схема которой изображена на рисунке 15, выполнить следующее:   составить операторную схему и операторные уравнения; получить решение в виде правильной дроби.
