Найти собственную резонансную частоту f_0 фильтра, элементы которого R, L, C соединены последовательно (рис. 1). На частотах входного сигнала, указанных в табл.1, рассчитать значения индуктивного X_L, емкостного X_C и полного Z сопротивлений

«Найти собственную резонансную частоту f_0 фильтра, элементы которого R, L, C соединены последовательно (рис. 1). На частотах входного сигнала, указанных в табл.1, рассчитать значения индуктивного X_L, емкостного X_C и полного Z сопротивлений»
  • Электроника, электротехника, радиотехника

Условие:

Найти собственную резонансную частоту f0 фильтра, элементы которого R, L, C соединены последовательно (рис. 1).

На частотах входного сигнала, указанных в табл.1, рассчитать значения индуктивного XL, емкостного XC и полного Z сопротивлений цепи. На этих же частотах определить значения тока I в цепи.

Активное сопротивление контура R=15 Ом, индуктивность L=0.725 Г, емкость С=14 мкФ, напряжение на зажимах цепи U=10 B.

Данные расчета занести в табл. 1 и построить графики зависимости тока I и полного сопротивлении Z от частоты.

В каких пределах будет изменяться собственная резонансная частота контура фильтра, при изменении емкости до величины С1=18 мкФ?

Определить добротность контура.

Таблица 1

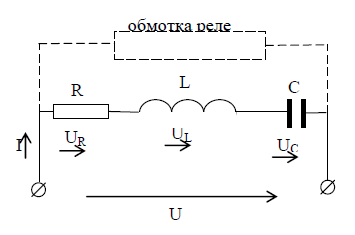

Рис. 1

Решение:

Дано:

U=10 B,

C=14 мкФ,

L=0.725 Г,

C1=18 мкФ,

R=15 Ом.

Найти:

f0; XL; XC; Z; I - на заданных частотах.

1. Найдем собственную резонансную частоту f0 контура фильтра:

Определим, в каких пределах будет изменяться собственная резонансная частота контура фильтра при изменение скорости до величины С1= 18 мкФ.
