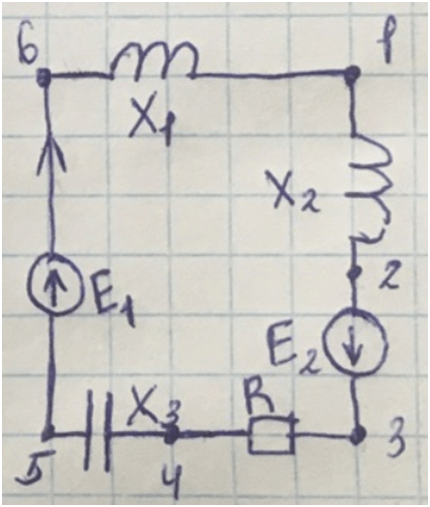

Найти сопротивление цепи

Нарисуйте условное графическое обозначение логического элемента, выполняющего логическую функцию, приведенную в таблице 21. Нарисуйте принципиальную электрическую схему, выполняющую логическую функцию на базе мультиплексора, микросхема К155КП7.

Для электрической цепи, схема которой приведена на рис. 3, рассчитать значение токов и эквивалентного сопротивления цепи. Дано: R_1=120Ом; R_2=50Ом; R_3=15Ом; R_4=30Ом.

r1=12 ом r2=24ом r3=4 ом r4=6ом r5=12 ом I4=16 A Найти , I1 I2 I3 I4 I5 U1 U2 U3 U4 U5 I U R
