Условие:

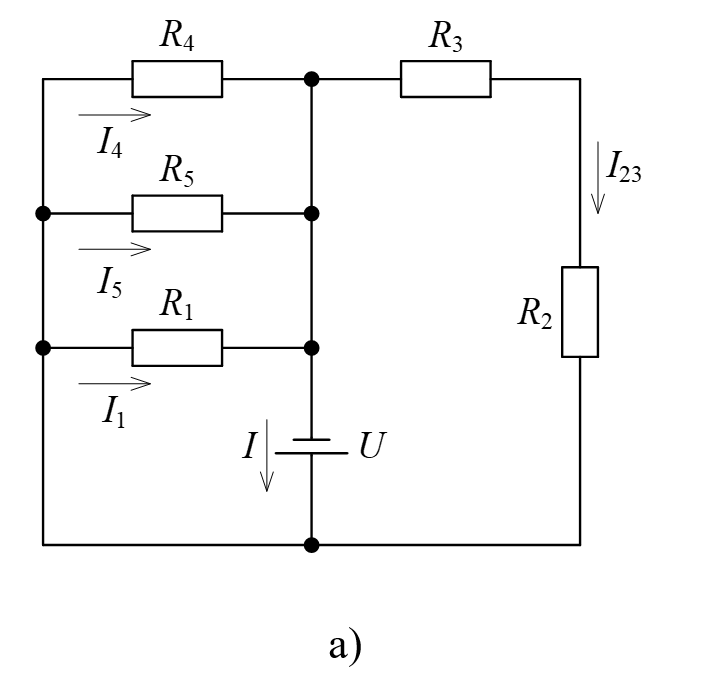

Найти сопротивления и токи в схеме на рис 1, если R1=4 Ом; R2=12 Ом; R3=3 Ом; R4=5 Ом; R5=7 Ом, в рабочем режиме и при коротком замыкании резистора R2. Напряжение на входе цепи U=140 В.
Решение:

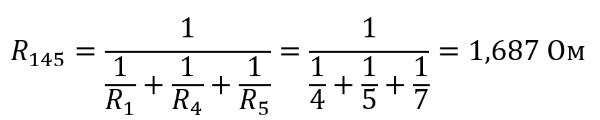

Задачу решаем методом эквивалентных преобразований. Резисторы R1, R4 и R5 соединены параллельно. Их эквивалентное сопротивление R145 равно:
Резисторы R2 и R3 соединены последовательно. Их эквивалентное сопротивление:
R23 = R2+R3 = 12+3 = 15 Ом

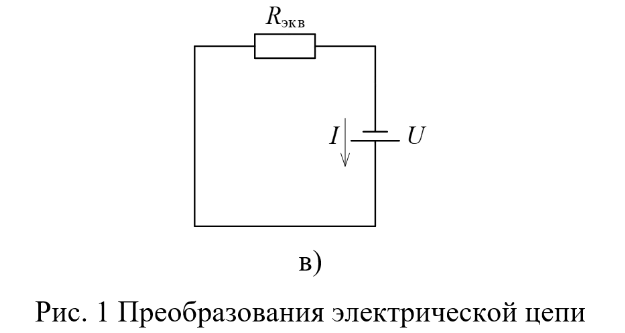

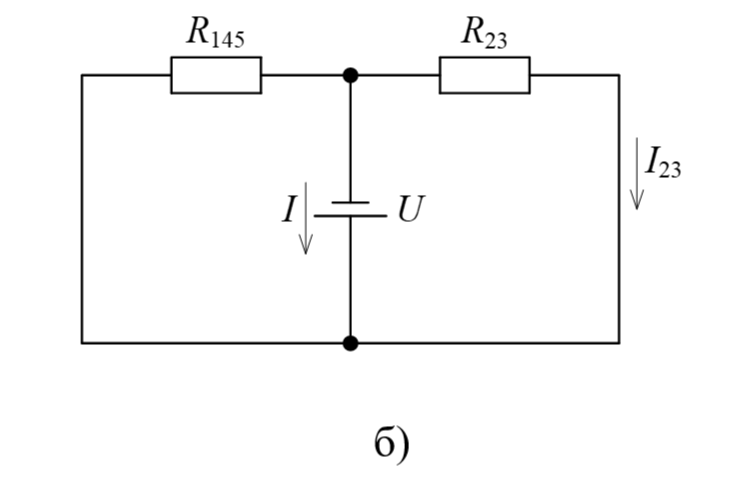

После преобразования схема принимает вид рис. 1-б. Резисторы R145 и R23 соединены параллель...
