Условие:
Найти токи в цепи, схема которой изображена на рис.5.
Задано:
Определить токи в ветвях цепи.
Решение:
Вводя понятие контурный ток, произвольно задаемся направлением этих токов в ячейках. Удобнее все токи указать в одном направлении, например по часовой стрелке (рис. 5).

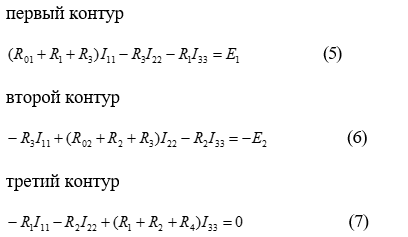

Составляем для каждого контура-ячейки уравнение по второму закону Кирхгофа. Обход контуров производим по часовой стрелке:
Используя уравнения (5), (6) и (7)
получаем:
