Условие задачи
Найти все токи методом применения законов Кирхгофа и методом контурных токов.
Ответ

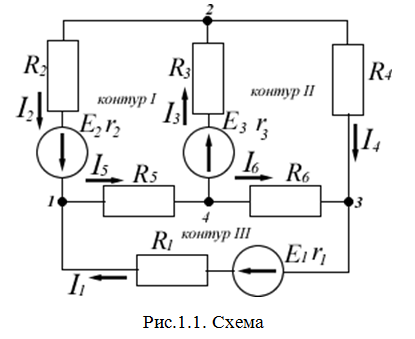

В схеме четыре узла (1, 2, 3, 4), шесть ветвей, следовательно, для определения токов в ветвях по законам Кирхгофа необходимо составить систему из шести уравнений для неизвестных токов и решить её. Число уравнений по первому закону Кирхгофа должно быть равно трем (количество узлов без единицы), а остальные три уравнения записываются по второму закону Кирхгофа для трех неизвестных контуров I, II, III. Например, если входящие в узлы токи записать с +, выходящие с -, а направление обхода контуров выбрать по часовой стрелке, то система уравнений по законам Кирхгофа запишется как
