Условие задачи
Найти законы изменения и построить графические зависимости от времени напряжений на реактивных элементах и токов всех ветвей схемы при замыкании и размыкании ключа. На графику показать режим до коммутации.

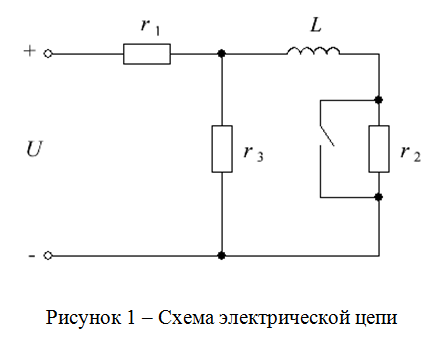

Схема электрической цепи изображена на рисунке 1.
Исходные данные:
Ответ
1. Расчет переходного процесса при замыкании ключа
1.1. Расчет цепи до коммутации (см. рис. 2).

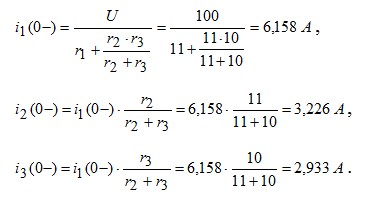

Так как при постоянном токе сопротивление катушки бесконечно мало, то токи в ветвях распределятся следующим образом:
Напряжение на катушке:
Потяни
