Напряжение на зажимах цепи изменяется по закону: Амплитудное значение Um и начальная фаза ψu напряжения, а также значения активных r, индуктивных xL и емкостных xC сопротивлений приведены в таблице.

Напряжение на зажимах цепи изменяется по закону:

Амплитудное значение U_m и начальная фаза ψu напряжения, а также значения активных r, индуктивных x_L и емкостных x_C сопротивлений приведены в таблице.

Требуется:

1. Определить показания приборов, указанных на схеме.

2. Определить закон изменения тока в цепи.

3. Определить закон изменения напряжения между точками, к которым

подключен вольтметр.

4. Построить векторную диаграмму.

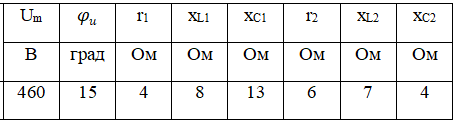

Таблица
