Условие задачи
Напряжение на зажимах цепи изменяется по закону . Частота питающего напряжения .

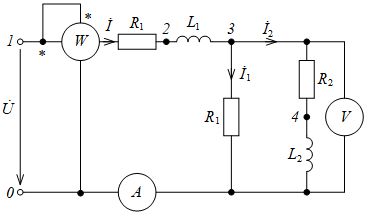

1. Определить показания приборов, указанных на схеме.
2. Построить векторную диаграмму токов и топографическую диаграмму напряжений.
3. Определить закон изменения тока источника.
4. Определить закон изменения напряжения между точками, к которым подключен вольтметр.
5. Определить активную, реактивную и полную мощности источника; активную, реактивную и полную мощности приемников. Составить и оценить баланс мощностей. Рассчитать коэффициент мощности.
6. Определить характер (индуктивность, емкость) и параметры элемента, который должен быть включен в электрическую цепь последовательно с источником для того, чтобы в ней имел место резонанс напряжений.
Дано:
Ответ
1. Определить показания приборов, указанных на схеме.
Указываем на схеме положительные направления токов. Вычисляем угловую частота переменного тока:
Определяем индуктивные и емкостные сопротивления элементов:
