Нарисовать схему бестрансформаторного усилителя мощности в режиме AB на комплементарных транзисторах с однотактным предоконечным каскадом и объяснить назначение всех элементов.
- Электроника, электротехника, радиотехника
Условие:
Нарисовать схему бестрансформаторного усилителя мощности в режиме AB на комплементарных транзисторах с однотактным предоконечным каскадом и объяснить назначение всех элементов.
Исходные данные:
· мощность в нагрузке
· сопротивление нагрузки
· действующее напряжение источника сигнала
· сопротивление источника сигнала
· нижняя граничная частота
· верхняя граничная частота
Решение:

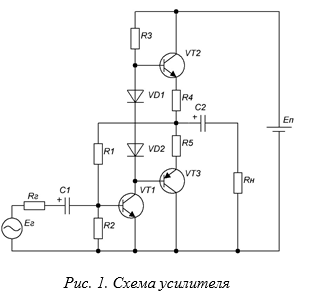

Схема бестрансформаторного усилителя мощности в режиме AB на комплементарных транзисторах с однотактным предоконечным каскадом изображена на рис. 1.
На транзисторах выполнены оконечные каскады усилителя. Резисторы необходимы для выравнивания параметров транзисторов. С помощью диодов создается смещение приоткрывающие транзисторы и создающие небольшой ток покоя этих транзисторов. Резистор - наг...
