Условие:

Диодный детектор имеет следующие параметры: внутреннее сопротивление диода R_i, сопротивление нагрузки R_н. На детектор подано напряжение

u(t)=U₀(l + mcos⁡ Ωt) cos⁡ ω₀ t

Нарисовать схему детектора. Пояснить назначение детектора и принцип работы детектора, проиллюстрировав его работу временными диаграммами напряжения на входе детектора, тока детектора и напряжения на нагрузке детектора.

1) Выбрать величину емкости конденсатора, шунтирующего нагрузку детектора и определить амплитуду напряжения модулирующей частоты на выходе схемы.

2) Рассчитать и построить спектр сигнала на входе детектора, спектр тока диода и спектр напряжения на нагрузке детектора.

Исходные данные:

Решение:

1. Принцип работы детектора.

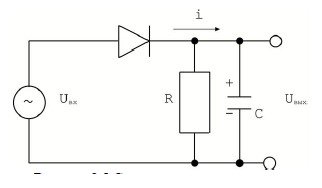

Схема диодного детектора представлена на рисунке 6

Рисунок 6 Схема диодного детектора.

Диодный детектор образован последовательным соединением диода и параллельной RC-цепи, которая выполняет роль частотного фильтра. Постоянная времени RC-цепи должна быть достаточно большой, чтобыотфильтровывать высокочастотный сигнал, но не слишком, чтобы не искажать низкочастотный (инф...
