Условие задачи
Нарисовать схему однофазного двухтактного выпрямителя с трехзвенным фильтром: первое звено — Г-образный индуктивно-емкостный фильтр и два одинаковых Г-образных резистивно-емкостных звена. Общий коэффициент фильтрации равен 400. Вычислить коэффициент фильтрации первого звена, если известны сопротивления резисторов R1 = R2= 10 кОм и значения емкости конденсаторов С2 = СЗ = 1 мкФ.
Если выпрямитель предназначен для питания усилительных каскадов, то после какого звена фильтра (первого или последнего) следует питать первый каскад усиления? Дать пояснения.
Ответ

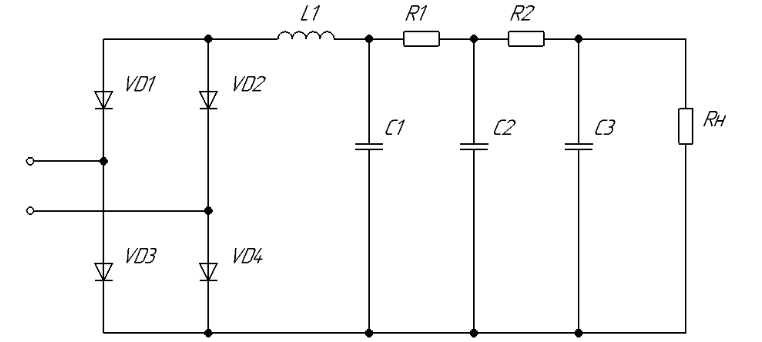

Схема выпрямителя с фильтром представлена на рисунке 1.1.
Рисунок 1.1 Схема выпрямителя с фильтром.
Рассчитаем коэффициент фильтрации Г-образного RC-фил...
