Нарисуйте упрощенную функциональную схему цифрового частотомера, кратко поясните принцип его действия. Определите максимальную погрешность измерения двух частот: f_1 = 15 Гц и f_2 = 15 МГц.

Дата добавления: 15.07.2024

Условие задачи

Нарисуйте упрощенную функциональную схему цифрового частотомера, кратко поясните принцип его действия. Определите максимальную погрешность измерения двух частот:

если время измерения Т0 = 1с, основная погрешность кварцевого генератора δ = ± 10-7. Что можно рекомендовать для уменьшения погрешности измерения?

Ответ

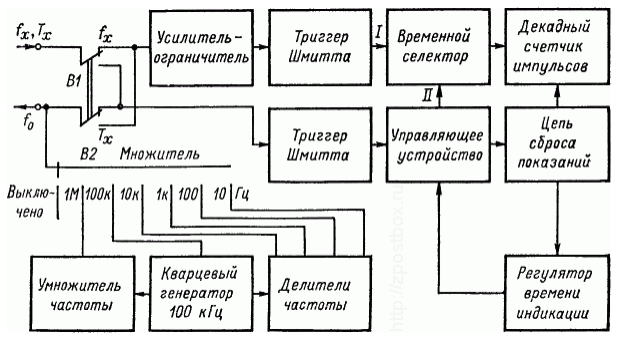

Рисунок 1. Упрощенная функциональная схема цифрового частотомера

Действие электронно-счётных частотомеров основано на дискретном счёте числа импульсов, поступающих за калиброванный интервал времени на электронный счётчик с цифровой индикацией. Напряжение измеряемой частоты fx в усилительно-формирующем устройстве преобразуется в последовательность однополярных импульсов, повторяющихся с той же ч...
