Нарисуйте упрощенную функциональную схему цифрового частотомера. Определите макс. погрешность измерения двух частот: ф от 1 равно 10 Гц иф от 2 равно 20 МГц. Что можно рекомендовать для уменьшения погрешности измерения?

Дата добавления: 05.08.2024

Условие задачи

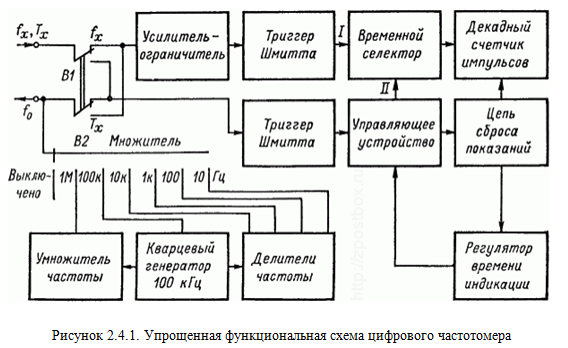

Нарисуйте упрощенную функциональную схему цифрового частотомера, кратко поясните принцип его действия. Определите максимальную погрешность измерения двух частот:

 f1=10 Гц и f2=20 МГц,

если время измерения То = 1с , о основная погрешность кварцевого генератора .

Что можно рекомендовать для уменьшения погрешности измерения?

Ответ

Действие электронно-счётных частотомеров основано на дискретном счёте числа импульсов, поступающих за калиброванный интервал времени на электронный счётчик с цифровой индикацией. Напряжение измеряемой частоты fx в усилительно-формирующем устройстве преобразуется в последовательность однополярных импульсов, повторяющихся с той же частотой fx. Для этой цели часто используется система из усилителя-ог...
