решение задачи на тему:

Нарисуйте условное графическое обозначение логического элемента, выполняющего логическую функцию, приведенную в таблице 21. Нарисуйте принципиальную электрическую схему, выполняющую логическую функцию на базе мультиплексора, микросхема К155КП7.

Дата добавления: 22.01.2025

Условие задачи

Нарисуйте условное графическое обозначение логического элемента, выполняющего логическую функцию, приведенную в таблице 21. Нарисуйте принципиальную электрическую схему, выполняющую логическую функцию на базе мультиплексора, микросхема К155КП7.

Таблица 21

Выполняемая логическая функция

Методические указания

Для решения данной задачи на первом этапе постройте таблицу истинности или эпюры напряжений предлагаемого логического элемента. При построении логической схемы, реализующей предложенную логическую функцию на базе мультиплексора, аргументы функции вводят на адресные входы.

Ответ

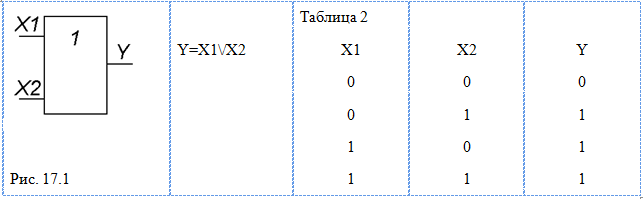

Логичеcкий элeмент ИЛИ (рис. 17.1) выполняет операцию логического сложения (дизъюнкцию). Обозначают эту операцию символом \/ или знаком сложения (+). Функция Y=X1\/X2 принимает значение логической 1, если хотя бы одна переменная равна 1. (Табл. 2).

КМ155КП7 - селектор-мультиплексор на восемь каналов со стробированием.

Микросхема представляет собой селектор-мультиплексо...
