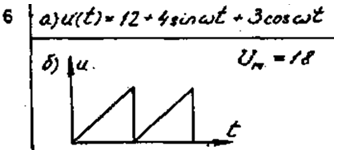

Назовите тип приборов, принцип действия, частотный диапазон, особенности работы и градуироваки. Определите показания этих приборов при измерении сигналов.

Схемы для измерения напряжения переменного тока:

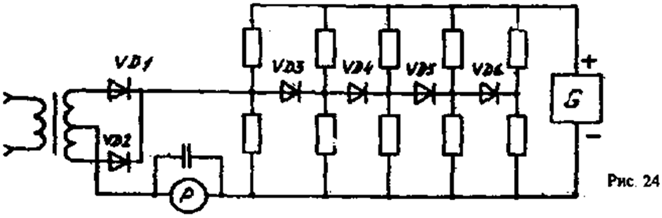

На рис.24 показан квадратичный вольтметр на диодной цепочке.

При воздействии на прибор измеряемого напряжения их потенциал U0 левой точки диода Д3 станет равным и. Если U U1, то диод Д3 останется закрытым и ток i в цепи измерителя будет ограничиваться большим сопротивлением резистора R2. При этом зависимость между током i и напряжением и будет опреде...
