Условие задачи

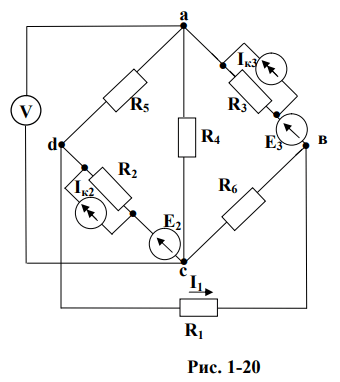

Необходимо для электрической схемы, изображенной на рис. 1-1 - 1-20, выполнить следующее:
1.Составить на основании законов Кирхгофа систему уравнений для расчета токов во всех ветвях схемы.
2.Определить токи во всех ветвях схемы методом контурных токов.
3.Определить токи во всех ветвях схемы методом узловых потенциалов.
4.Результаты расчета токов, проведенного двумя методами, свести в таблицу и сравнить между собой.
5.Составить баланс мощности в схеме, вычислив суммарную мощность источников и суммарную мощность нагрузок (сопротивлений).
6.Вычисления необходимо сделать в одном из программных продуктов: Mathcad, Wolfram Cloud, Matlab.

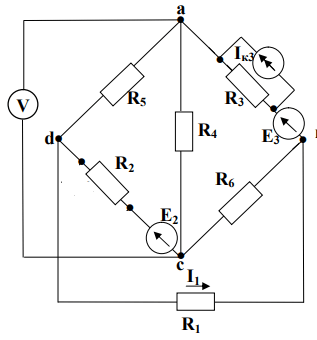

Рис. 1.21
Ответ

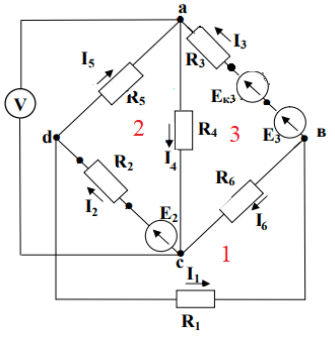

Заменим источник тока Iк3 на эквивалентный источник напряжения Eк3
1. Цепь содержит четыре узла и шесть ветвей. Укажем положительные направления токов в ветвях: в ветвях, содержащих источники ЭДС, ...
