Необходимо найти напряжение на зажимах генератора; активную и реактивную мощности генератора; падение и потерю напряжения в линии; параметры схемы для построения векторной диаграммы.
- Электроника, электротехника, радиотехника
Условие:

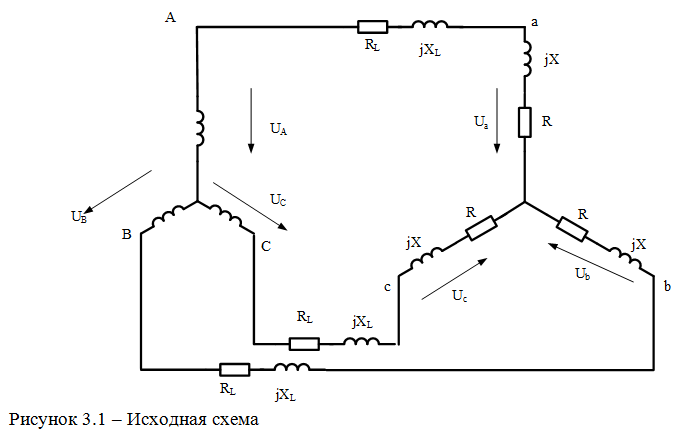

К трехпроводной сети, представленной на рисунке 3.1, подключен приемник, соединенный звездой, активная мощность которого Р, напряжение приемника Uп, коэффициент мощности сosj2. Каждый провод линии, соединяющий генератор и приемник, имеет активное сопротивление rл и индуктивное сопротивление xL, представленные в таблице 3.1.
Необходимо:
- найти напряжение на зажимах генератора;
- активную и реактивную мощности генератора;
- падение и потерю напряжения в линии;
- параметры схемы для построения векторной диаграммы.

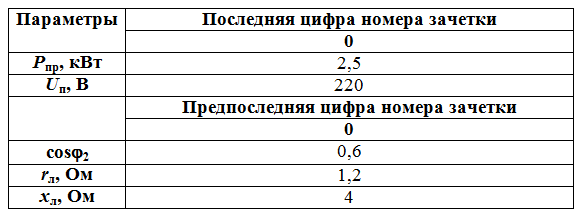

Таблица 3.1-Исходные данные

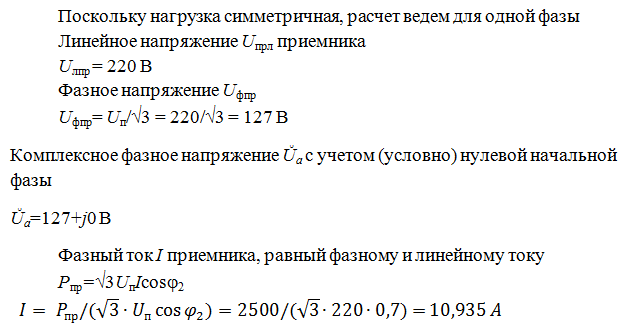

Решение:
Угол j2, на который ток фазы отстает от напряжения
j2 = arccos j2
j2 = 53,13 град
Модуль комплексного сопротивления Zп фаз приемника
Zп = Uф /I= 127/10,935 =11,614 Ом
Активное сопротивление r фаз приемника
r...
