Условие задачи

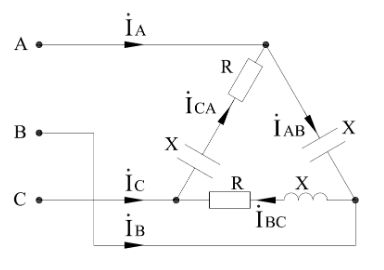

К симметричной трёхфазной сети с линейным напряжением Uл подключён несимметричный приёмник энергии, имеющий в каждой фазе активное R и реактивное X сопротивления. Сопротивления линейных проводов и нейтрального провода настолько малы, что их следует считать равными нулю.
Необходимо определить линейные и фазные токи и построить векторную диаграмму, показав на ней вектора всех токов и напряжений.
Uл = 220 В, R = 95,26 Ом, Х = 55 Ом.
Ответ
Определим комплексные значения сопротивления
ZАВ=-jX=-j55=55e-j90 Ом
ZBC=R+jX=95.26+j55=110ej30 Ом
ZCA=R-jX=95.26-j55=110e-j30 Ом
Фазное напряжение при соединении треугольником будет равно линейному, следовательно:
UAВ=220ej30=190.53+j110 В
UBC=220e-j90=-j220 В
UCA=220ej150=-190.53+j110 В
Фазные токи при ...
