Необходимо определить параметры резистора R1 и индуктивности L1 катушки;

«Необходимо определить параметры резистора R1 и индуктивности L1 катушки;»
  • Электроника, электротехника, радиотехника

Условие:

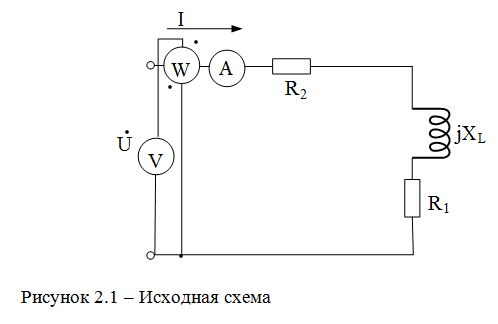

Имеется цепь переменного тока частотой f = 50 Гц с активно-индуктивной нагрузкой (рисунок 2.1). Показания приборов (амперметра, вольтметра, ваттметра) приведены в таблице 2.1.

Необходимо определить (рассчитать):

- параметры резистора r1 и индуктивности L1 катушки;

- величины напряжений на резисторах и на участке bd;

- углы сдвига фаз между напряжением и током на входе цепи и на участке bd;

- параметры схемы для построения векторной диаграммы.

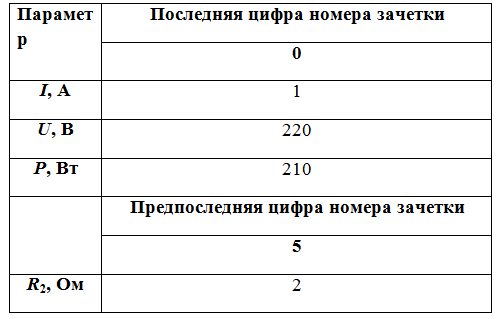

Таблица 2.1 – Исходные данные



Решение:

1. Определяем cosj

P = UI cosj

cosj = P / UI =210/220˙1=0,955

Значение угла j, рад = 0.303

Значение угла j, град = 17,34

Общее активное сопротивление R, учитывая, что ваттметр показывает активную мощность Р

P = I 2(r1 + r2) = I 2R

R = P/ I 2 = 210/ 1 2 =210 Ом

Сопротивление r1

R = r1 + r2

r1 = R - r2 = 210 2 = 208 Ом

Модуль Z полного комплексного сопротивления

Z =U/I

Z =220/1 = 220 Ом

Индуктивное сопротивление XL

Z2 = R2 + XL2
