Необходимо по исходным данным (схеме электрической цепи, значениям ЭДС и параметрам пассивных элементов) рассчитать токи во всех ветвях цепи методом контурных токов.

27 декабря 2024
Электроника, электротехника, радиотехника

Условие:

Необходимо выполнить следующее:

- по исходным данным (схеме электрической цепи, значениям ЭДС и параметрам пассивных элементов) рассчитать токи во всех ветвях цепи методом контурных токов;

- проверить правильность расчета путем составления баланса мощностей;

- рассчитать потенциалы и построить потенциальную диаграмму для внешнего контура.

Рисунок 2- Заданная схема цепи постоянного тока.

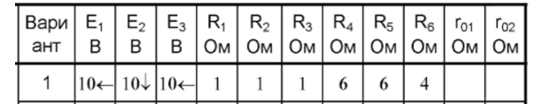

Таблица 1. Параметры цепи постоянного тока

Решение:

Заданный расчет производим в следующей последовательности:

1) выделить независимые контуры;

2) на схеме указать номера независимых контуров и указать направление их обхода (направление обхода всех контуров рекомендуют выбирать одним и тем же);

3) указать направления контурных токов в каждом независимом контуре;

4) для всех независимых контуров составляют уравнения по второму закону Кирхгофа (ЭДС считают положительными, если их направление совпадает с направлением обхода контура);

5) решить составленную систему линейных уравнений;

6) произвести проверку правильности решения системы линейных ура...
