Необходимо понять назначение основных элементов схемы и принципы функционирования силовых управляемых выпрямителей с импульсно-фазовым управлением. Рассчитайте среднее значение выпрямленного напряжения.

«Необходимо понять назначение основных элементов схемы и принципы функционирования силовых управляемых выпрямителей с импульсно-фазовым управлением. Рассчитайте среднее значение выпрямленного напряжения.»

2 сентября 2024
Электроника, электротехника, радиотехника

Условие:

Необходимо понять назначение основных элементов схемы и принципы функционирования силовых управляемых выпрямителей с импульсно-фазовым управлением. Рассчитайте среднее значение выпрямленного напряжения и определите основные преимущества и недостатки данных видов управляемых выпрямителей.

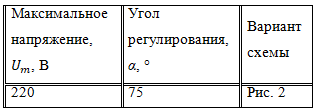

Исходные данные:

Рис. 2. Схема двухфазного управляемого выпрямителя со средней точкой.

Постройте совмещенные по углу регулирования α временные графики напряжений на вторичной обмотке трансформатора на управляющих электродах тиристоров напряжение на резистивной нагрузке Считать, что тиристоры – идеальные ключи. Частота питающего напряжения

Кратко опишите принцип работы управляемого выпрямителя с импульсно-фазовым управлением (ИФУ) и назначение элементов.

Определите среднее значение напряжения на нагрузке по заданному значению угла регулирования и схеме управляемого выпрямителя.

Укажите основные преимущества и недостатки применяемой системы управления выпрямителя.

Постройте совмещенные по углу регулирования α временные графики напряжений на вторичной обмотке трансформатора , на управляющих электродах тиристоров , напряжение на резистивной нагрузке . Считать, что тиристоры – идеальные ключи. Частота питающего напряжения .

Укажите основные преимущества и недостатки применяемой системы управления выпрямителя.

Решение:

Рассмотрим принцип работы схемы выпрямителя.

В схеме тиристоры подключены к двум одинаковым вторичным полуобмоткам, действующее напряжение на которых равно U₂.

Под действием переменного напряжения вторичной обмотки u₂ тиристор VS1 проводит ток только в нечётные полупериоды, а тиристор VS2 только в чётные. В нагрузке получается два полупериода пульсирующего напряжения, частота пульсаций в два раза выше частоты питающей сети.

В течение первой половины цикла переменного тока тиристор при наличии импульса управления находится в состоянии прямого подключения положительный электрический потенциал в...
