Условие задачи
Необходимо понять назначение основных элементов схемы и принципы функционирования силовых управляемых выпрямителей с импульсно-фазовым управлением. Рассчитайте среднее значение выпрямленного напряжения и определите основные преимущества и недостатки данных видов управляемых выпрямителей.

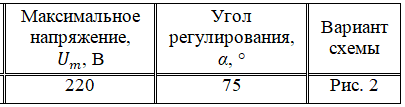

Исходные данные:

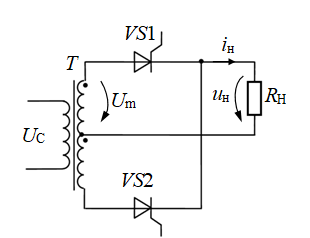

Рис. 2. Схема двухфазного управляемого выпрямителя со средней точкой.
1. Постройте совмещенные по углу регулирования α временные графики напряжений на вторичной обмотке трансформатора
на управляющих электродах тиристоров
напряжение на резистивной нагрузке
Считать, что тиристоры – идеальные ключи. Частота питающего напряжения
2. Кратко опишите принцип работы управляемого выпрямителя с импульсно-фазовым управлением (ИФУ) и назначение элементов.
3. Определите среднее значение напряжения на нагрузке по заданному значению угла регулирования и схеме управляемого выпрямителя.
4. Укажите основные преимущества и недостатки применяемой системы управления выпрямителя.
Ответ
Полупроводниковые тиристоры применяются в схемах управляемых выпрямительных устройств. Сущность фазового способа управления выпрямителя состоит в подаче управляющих сигналов на управляющие электроды тиристоров, которые оказываются последовательно включены между источником переменного напряжения и нагрузкой (рис. 4).

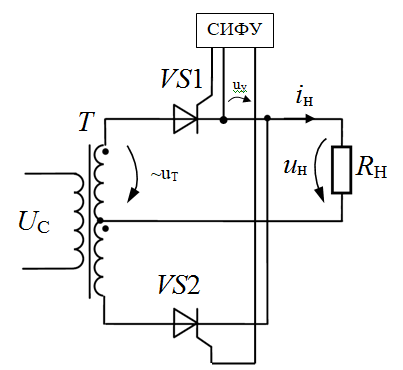

Рис. 4. Условная схема двухфазного управляемого выпрямителя со средней точкой: пер...
